Sierras de puente CNC

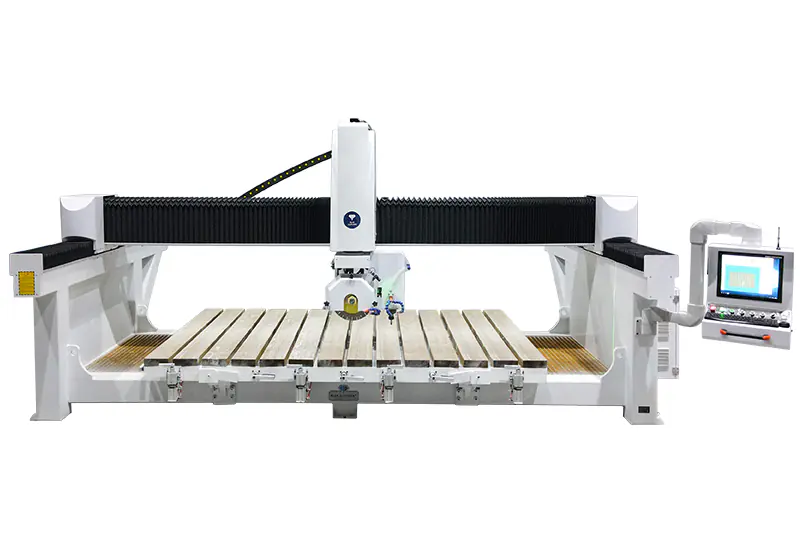

Sierra de puente CNC 4 + 1 ejes

La sierra de puente CNC de 4 + 1 ejes es una de las máquinas más avanzadas y versátiles en la industria del procesamiento de piedra (mármol, granito, cuarzo y cerámicas de gran formato). Su nombre hace referencia a su capacidad de movimiento coordinado, que combina la potencia de corte de un disco con la precisión de una fresadora.

1. ¿Qué significa «4 + 1» ejes?

Esta nomenclatura define la libertad de movimiento de la máquina:

• 4 Ejes: El cabezal se mueve en los ejes X (largo), Y (ancho), Z (profundidad) y el eje C (rotación del cabezal de 0° a 360°).

• + 1 Eje (Eje A): Se refiere a la inclinación automática del disco (de 0° a 90°). Esto permite realizar cortes a inglete (45°) para uniones invisibles en encimeras o bordes decorativos sin necesidad de mover la pieza manualmente.

2. Versatilidad: Corte y Fresado

A diferencia de una sierra de puente convencional, este equipo suele incorporar un electromandril (un motor adicional) que permite usar herramientas de diamante:

• Disco Diamantado: Para cortes rectos, ortogonales e inclinados a alta velocidad.

• Fresas y Brocas: Permite realizar el vaciado para fregaderos (poncheras), perforaciones para grifería y grabados decorativos en una sola sesión de trabajo.

3. Características de Alta Tecnología

• Cámara Fotográfica Zenital: Muchas incluyen una cámara que toma una foto de la tabla sobre la mesa. El operario posiciona las piezas sobre la imagen digital para evitar vetas defectuosas o fisuras del material, optimizando el aprovechamiento de la piedra.

• Sistema de Ventosas (Manipuladores): El cabezal incluye ventosas que levantan y mueven las piezas cortadas automáticamente. Esto evita que el disco choque con piezas ya cortadas y permite realizar cortes interiores sin intervención humana.

• Sonda de Medición: Mide automáticamente el diámetro del disco y el espesor de la tabla para ajustar la profundidad de corte con precisión micrométrica.

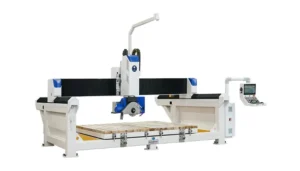

Sierra de puente CNC 5 ejes

La sierra de puente CNC de 5 ejes es la cúspide de la tecnología en el procesamiento de superficies sólidas (piedra natural, sintética y cerámica). A diferencia de la versión de 4+1 ejes, la de 5 ejes ofrece una libertad de movimiento absoluta, permitiendo realizar trabajos tridimensionales complejos que antes solo eran posibles mediante el esculpido manual.

Aquí tienes una reseña técnica detallada:

La Arquitectura de los 5 Ejes

En este modelo, el cabezal de corte no solo se desplaza y rota, sino que puede trabajar en ángulos imposibles para otras máquinas:

• Ejes X, Y, Z: Movimiento lineal en largo, ancho y profundidad.

• Eje C (Rotación): El cabezal gira 360° sobre su propio eje.

• Eje A (Inclinación): El cabezal bascula de 0° a 180° (o más, según el modelo).

• La diferencia clave: La interpolación simultánea de estos 5 ejes permite que la máquina realice cortes curvos, esferas, molduras cóncavas y grabados en superficies inclinadas con una fluidez total.
