Máquinas fresadoras industriales

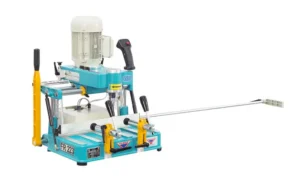

Fresadora portátil de copiado FR 223S

La Yilmaz FR 223S es una fresadora de copiado (también conocida como pantógrafo) portátil, diseñada específicamente para realizar mecanizados de precisión en perfiles de aluminio y PVC. Es la herramienta que permite «abrir» los espacios necesarios para la instalación de accesorios en la ventanería.

Función de Copiado (Pantógrafo)

Su principal utilidad es copiar ranuras, orificios para cerraduras, alojamientos de manijas (cremonas) y canales de desagüe.

• Plantilla de Copiado: Utiliza una placa metálica superior (plantilla) que sirve de guía. El operario mueve un palpador por los rieles de la plantilla, y la fresa replica exactamente esa misma forma en el perfil de abajo.

• Escala 1:1: Permite una precisión absoluta, asegurando que todos los marcos de un proyecto tengan las perforaciones en la misma posición exacta.

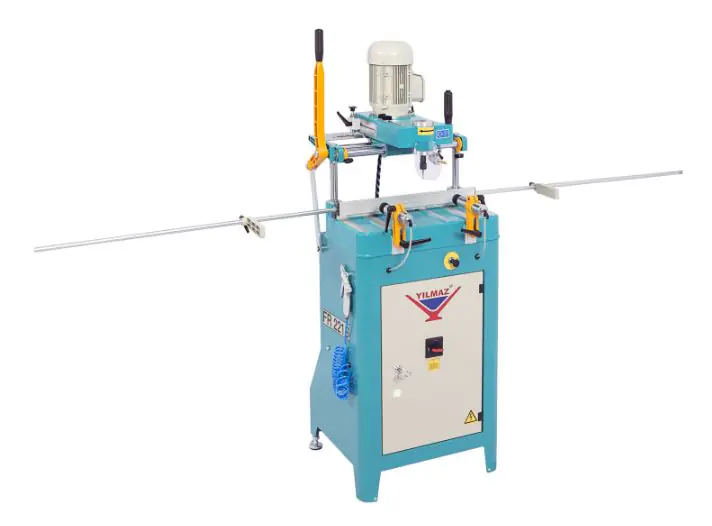

Fresadora neumática de copiado FR 221S / FR 225

Se utiliza para el mecanizado de ranuras para cerraduras, taladrado de manillas, bisagras, agujeros de falleba y apertura de ranura de desagüe de agua en perfiles de aluminio de hasta 3 mm de grosor.

La Yilmaz FR 221S es una fresadora de copiado (pantógrafo) de alto rendimiento, diseñada para realizar mecanizados precisos en perfiles de aluminio y PVC. A diferencia de modelos más básicos, esta versión destaca por su robustez y por estar optimizada para el trabajo continuo en talleres de carpintería metálica profesional.

1. Mecanismo de Copiado Preciso

Su función principal es la creación de alojamientos para cerraduras, manijas, bisagras y ranuras de drenaje.

• Plantilla de Copiado: Incluye una placa guía superior que permite al operario replicar formas estándar con rapidez.

• Relación de Transmisión: El movimiento del palpador manual se traduce fielmente a la fresa, permitiendo realizar figuras complejas con un esfuerzo mínimo.

• Sujeción Automática: Cuenta con dos prensas (pistones) horizontales neumáticos que fijan el perfil al instante mediante una válvula manual o pedal. Esto elimina el riesgo de que el material se mueva, algo crítico para no romper la fresa.

• Lubricación por Atomización: Posee un sistema de enfriamiento automático que rocía una mezcla de aire y aceite directamente sobre la fresa. Esto es vital en el aluminio para evitar que el material se «empaste» y pierda el filo.

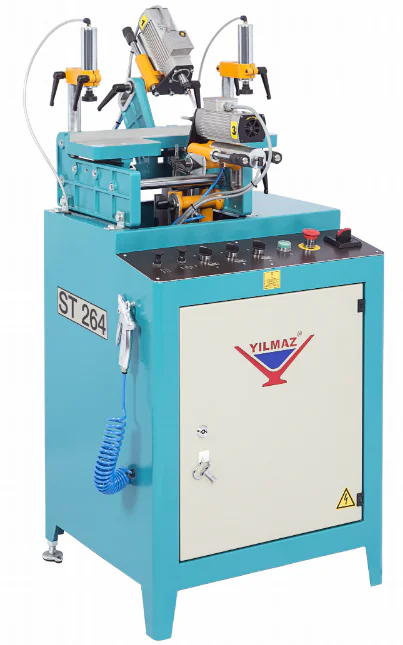

Fresadora canales de drenaje ST264

La Yilmaz ST 264 es una máquina especializada de alto nivel, diseñada con un único propósito crítico en la fabricación de ventanería de PVC y aluminio: el mecanizado de los canales de drenaje o desagüe.

A diferencia de un pantógrafo general, esta es una máquina multieje que automatiza la creación de las ranuras por donde el agua de lluvia debe evacuar del marco, evitando filtraciones hacia el interior de la edificación.

Sistema de Triple Motor (Fresado Multidireccional)

La mayor utilidad de la ST 264 radica en que puede realizar mecanizados en diferentes ángulos y caras del perfil simultáneamente o de forma secuencial:

• Motores Independientes: Generalmente cuenta con tres unidades de fresado que pueden ajustarse de forma independiente.

• Ángulos Variables: Permite realizar ranuras de drenaje horizontales, verticales e incluso inclinadas, adaptándose a los distintos sistemas de cámaras de los perfiles de PVC modernos.

Otras fresadoras disponbiles: KM 212, KM 215S
