Variadores de frecuencia y velocidad para motores eléctricos

Convertidores de frecuencia Weg CFW100

Es un accionamiento de velocidad variable de alta performance para motores de inducción trifásico, con tamaño extremadamente reducido, ideal para aplicaciones en fabricantes de máquinas de pequeño porte. Posee control vectorial (VVW) o escalar (V/F) seleccionable, interfaz de operación (HMI) incorporada, filosofía Plug & Play para instalación de accesorios automáticamente de forma simple y rápida.

El más pequeño convertidor de frecuencia del mercado. La serie CFW100 abarca un rango de potencia desde (0,25 a 3 HP).El CFW100.

La SoftPLC agrega al convertidor las funcionalidades de un PLC y el software de programación y monitoreo es gratuito. El CFW100, con la SoftPLC integrada, es ideal para aplicaciones en pequeñas máquinas o pequeños procesos industriales, debido a su flexibilidad para atender las más variadas aplicaciones. También puede ser utilizado en aplicaciones comerciales como levantamiento de puertas de garaje y apertura de portones eléctricos.

Principales características

• Corriente de salida 1,6 A; 2,6 A y 4,2 A (0,25; 0,5 y 1 cv);
• Alimentación monofásica – 220 V;
• Control vectorial (VVW) o Escalar (V/F);
• Filosofía plug and play;
• Interfaz de operación (IHM) incorporada;
• Entradas digitales;
• Montaje en superficie (con accesorio PLMP) o riel DIN;
• Grado de protección IP20 (estándar)

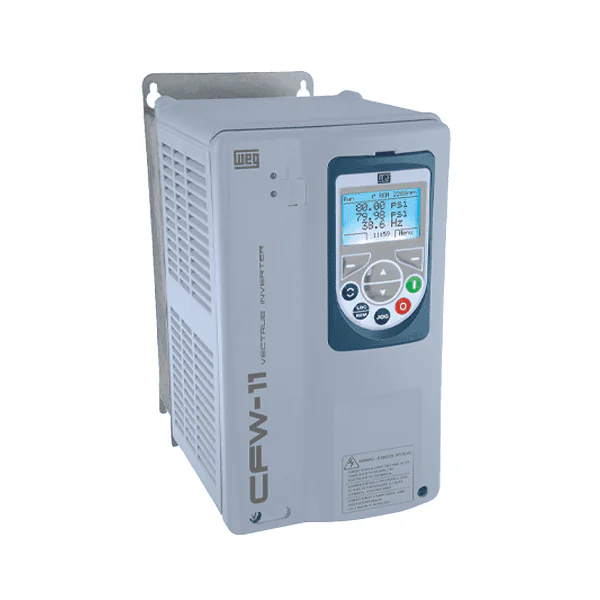

Variador de velocidad de 10HP 200-240V WEG

La función SoftPLC disponible como estándar en el CFW11 agrega al convertidor de frecuencia funciones de PLC, añadiendo flexibilidad al usuario y permitiéndole desarrollar sus propias aplicaciones.

Principales Características:

Tensión de alimentación:

• 200 a 240 V monofásica: corriente de salida de 6 a 10 A (2,0 a 3 cv)
• 200 a 230/240 V trifásica: corriente nominal de salida de 7,0 a 211 A (2.0 a 150 cv)
• 380 a 480 V trifásica: corriente nominal de salida de 3,6 a 720 A (2 a 970 cv)
• 500 a 600 V trifásica: corriente nominal de salida de 2,7 a 435 A (2 a 850 cv)
• 500-690 V trifásica: corriente nominal de salida de 2,7 a 365 A (3 a 850 cv)
• Inductores en el bus CC incorporados
• Ahorro de espacio en el tablero
• Puerto USB incorporado
• Sistema inteligente de refrigeración del convertidor
• Diversos protocolos de comunicación disponibles (Modbus-RTU, Modbus-TCP, Profibus-DP-V1, DeviceNet, CANopen, EtherNet/IP, EtherCAT, PROFINET-IO y BACnet).

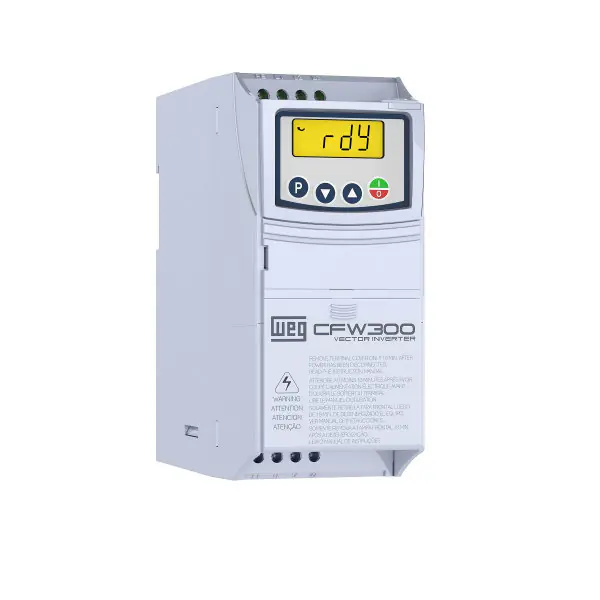

Variador de velocidad 6HP 380-480 WEG

Características

• Corriente nominal de salida de 1,1 a 15,2 A (0,25 cv / 0,18 kW a 5 cv / 3,7 kW), 100-127 V, 200-240 V o 380 V;
• 4 entradas digitales PNP o NPN, 1 salida a relé 0,5 A / 250 V ca, 1 entrada analógica 0-10 V cc / 4-20 mA
• Revestimiento clase 3C2 (IEC 60721-3-3) en los circuitos internos
• Ahorro de energía eléctrica
• Fácil instalación
• Módulo de Memoria Flash (accesorio)
• Interfaz de operación (HMI) incorporada
• Modos de control escalar (V/F) o vectorial (VVW)
• Módulos plug-in: RS485, RS232, CANopen, Profibus-DP, Ethernet, Potenciómetro, USB, Encoder, Infrarrojo, Expansión de entradas y salidas, Filtro RFI.

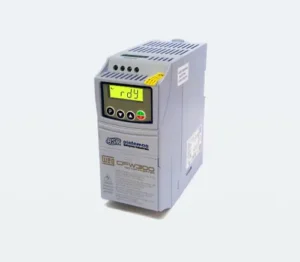

Variador de velocidad para motor trifásico de 2hp Weg CFW300

La principal aplicación del variador de frecuencia o convertidor de frecuencia como también se le llama, es que usted puede controlar la velocidad del motor; gran ventaja para una cantidad innumerable de aplicaciones.

Cómo controlar  la velocidad de un motor trifásico?

El drive WEG referencia CFW300-A-07P3-T2-NB20 es un variador de velocidad para motores trifásicos de 2 HP; la velocidad se controla cambiando la frecuencia eléctrica aportada por eeste dispositivo.

Parámetros iniciales de Conexión

Nota: Los datos de la tercera columna para el P133 y 134 están cambiados.

Todos los valores los hemos colocado solo como ejemplo, por lo menos el P134 al colocarlo en 30HZ solo permitiría lograr la mitad de la velocidad nominal del motor aproximadamente.

Valores por encima de 60 en el P134 reducirán el torque del motor.
